Sur un chantier urbain où trois grues à tour GMR 160 déploient leurs flèches sur des rayons de 45 à 50 mètres, les zones d’opération se chevauchent nécessairement. Les rotations simultanées créent des interférences potentielles entre les charges suspendues et les structures métalliques. Cette configuration, fréquente en région parisienne sur des terrains exigus, impose une réponse technique structurée pour prévenir les collisions.
Déployer un système anti-collision ne se résume pas à acquérir un équipement sous contrainte réglementaire. Il s’agit d’un projet de sécurité intégré nécessitant une évaluation rigoureuse du besoin, le choix éclairé d’une technologie adaptée, le respect du cadre légal et l’appropriation par les équipes terrain. Cette approche garantit simultanément la sécurité, la conformité et le maintien de la productivité du chantier.
L’enjeu central repose sur une distinction fondamentale : un système anti-collision actif détecte automatiquement les interférences entre grues et déclenche un arrêt automatique en cas de risque, tandis qu’une simple limitation de zone programme passivement des périmètres interdits sans interaction entre les équipements. Confondre ces deux approches génère un faux sentiment de sécurité.
Information importante : Cet article fournit une information générale sur les systèmes anti-collision pour grues à tour. Il ne remplace pas l’évaluation spécifique de votre configuration de chantier par un professionnel qualifié, ni les préconisations de votre coordinateur SPS ou de votre bureau de contrôle.
- Chantiers à grues multiples : pourquoi le risque de collision impose une réponse technique
- Quels sont les différents types de systèmes anti-collision disponibles ?
- Comment évaluer le système adapté à la configuration de votre chantier ?
- Conformité réglementaire : ce que la loi impose réellement
- Les étapes clés pour un déploiement réussi sur site
- Maintenance et suivi : garantir la fiabilité dans la durée
- Transformer une obligation en projet maîtrisé

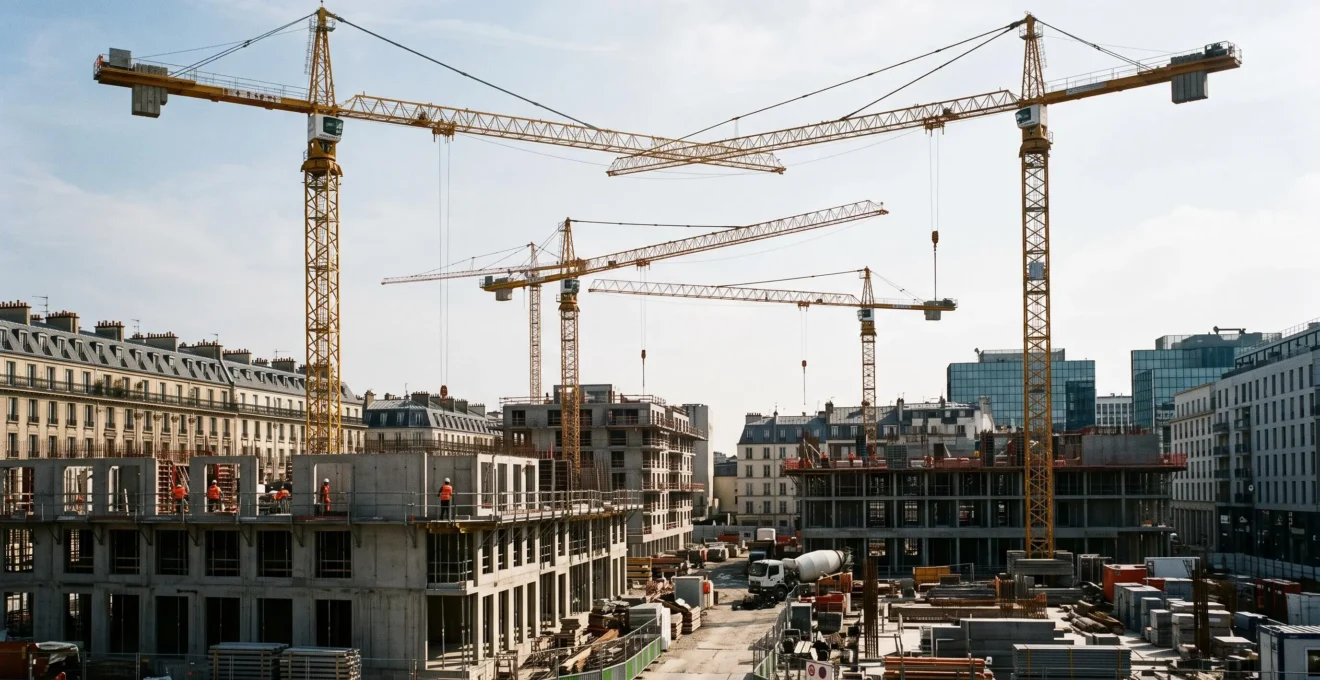

Chantiers à grues multiples : pourquoi le risque de collision impose une réponse technique
Les situations à risque apparaissent dès que les rayons d’action de plusieurs grues à tour se chevauchent partiellement. Sur un chantier urbain dense, deux grues espacées de 30 mètres avec des rayons de 40 mètres créent mécaniquement une zone d’interférence : chaque grue pénètre d’environ 10 mètres dans le rayon d’action de l’autre (40 m – 30 m), générant une zone de chevauchement nécessitant une surveillance continue. Les rotations simultanées, les charges suspendues en mouvement et les variations de hauteur multiplient les configurations dangereuses.
Les conséquences réelles d’une collision incluent la chute de charge, l’effondrement de flèche, des victimes potentielles parmi les opérateurs, les ouvriers au sol ou les riverains en zone urbaine, et l’arrêt immédiat du chantier. Au-delà du coût humain, les répercussions juridiques engagent directement la responsabilité de l’employeur.
Selon l’INRS, dès que les champs d’action de plusieurs grues à tour se recouvrent, l’article R. 4323-38 du Code du travail impose la mise en place de mesures de prévention, sous la responsabilité de l’employeur, pour maîtriser ce risque d’interférence. Cette obligation réglementaire traduit une réalité opérationnelle : la coordination manuelle seule ne suffit pas à garantir la sécurité dans des environnements complexes.
Responsabilité pénale personnelle : En cas d’accident lié à un défaut de sécurisation, la responsabilité pénale peut être engagée à titre personnel pour le chef d’entreprise ou le conducteur de travaux, au-delà de la responsabilité de l’entreprise elle-même. Cette dimension juridique individuelle constitue un enjeu majeur dans la décision d’investissement.
Les chantiers urbains français à forte densité amplifient cette problématique : surfaces réduites, proximité de bâtiments existants, multiplication des grues sur un espace contraint. L’investissement dans un système dédié, en suivant ce lien, s’inscrit dans une dynamique de renforcement progressif des exigences de sécurité du secteur BTP, facilitant également les démarches auprès des assureurs et des bureaux de contrôle spécialisés.
Quels sont les différents types de systèmes anti-collision disponibles ?
Avant d’examiner les technologies disponibles, il convient d’établir une distinction fondamentale. Un système anti-collision actif détecte automatiquement les interférences entre grues et déclenche un arrêt automatique en cas de franchissement d’un seuil critique. Une limitation de zone passive programme des périmètres interdits sans interaction entre les équipements. Cette dernière ne protège pas contre les collisions entre grues : elle empêche uniquement une grue d’entrer dans une zone prédéfinie, sans détecter la présence réelle d’une autre grue.
Les systèmes à détection ultrason et communication radio constituent la technologie la plus répandue actuellement. Ils échangent en continu des informations de position entre les grues équipées, calculent les distances et déclenchent des alertes progressives. Leur maturité technologique et leur coût modéré les rendent accessibles à une majorité de chantiers. Leurs limites concernent principalement la portée en présence d’obstacles métalliques importants.
Les systèmes GPS et positionnement satellitaire offrent une précision accrue et permettent une cartographie complète des mouvements. Ils conviennent particulièrement aux chantiers étendus ou aux configurations complexes avec plus de trois grues. Leur principal inconvénient réside dans la sensibilité au masquage satellitaire en environnement urbain dense, où les bâtiments existants perturbent la réception du signal.
Les systèmes hybrides combinent plusieurs technologies, typiquement radio et GPS, pour bénéficier des avantages de chaque approche. Ils apportent une réelle plus-value sur les chantiers présentant à la fois des zones dégagées et des zones confinées, ou lorsque le niveau d’exigence de sécurité justifie une redondance des moyens de détection.
| Critère | Ultrason / Radio | GPS | Hybride |
|---|---|---|---|
| Maturité technologique | Élevée, largement éprouvée | En développement continu | Récente, performance élevée |
| Environnement privilégié | Chantier urbain standard | Terrain ouvert, grande surface | Configuration complexe mixte |
| Sensibilité obstacles | Moyenne (structures métalliques) | Élevée (masquage satellitaire) | Réduite (compensation) |
| Installation | Standard | Standard | Plus technique |
| Niveau de coût global | Modéré | Modéré à élevé | Élevé |
Le choix entre ces technologies dépend étroitement de la configuration spécifique du chantier, du nombre de grues, de l’environnement bâti et du budget global alloué à la sécurisation.
Comment évaluer le système adapté à la configuration de votre chantier ?
Qualifier son besoin de manière autonome avant de consulter les fournisseurs repose sur plusieurs critères objectifs. Le nombre de grues et leur configuration spatiale constituent le premier élément déterminant : grues alignées, disposées en croix, rayons parallèles ou croisés génèrent des niveaux de complexité différents pour le paramétrage et la détection.
L’évaluation des rayons d’action et de la superficie des zones de chevauchement permet de qualifier le niveau de risque d’interférence. Un chantier avec deux grues de 40 mètres de rayon espacées de 30 mètres présente une zone de chevauchement d’environ 25 mètres, nécessitant une surveillance continue. Trois grues ou plus avec des zones d’interférence multiples imposent une exigence technique supérieure.
L’environnement du chantier influence directement le choix technologique. Un terrain urbain dense avec bâtiments existants créant un masquage satellitaire oriente vers des systèmes radio ou hybrides plutôt que vers une solution GPS seule. Un terrain ouvert sans obstacle favorise au contraire les technologies satellitaires offrant une précision cartographique accrue.
La compatibilité avec le parc de grues existant représente un critère opérationnel fréquemment oublié. Grues propriétaires versus louées, marques homogènes versus hétérogènes, âge des équipements : ces éléments conditionnent la faisabilité technique et peuvent générer des surcoûts d’adaptation. Vérifier cette compatibilité en amont évite les blocages en phase d’installation.
L’approche budgétaire doit intégrer le coût total de possession : acquisition du matériel, installation, formation des opérateurs, maintenance et vérifications périodiques. Cette vision globale permet de construire un argumentaire solide auprès de la direction et d’éviter les mauvaises surprises en cours de projet.
- Nombre de grues simultanées et configuration spatiale (alignement, croisement, chevauchement)
- Rayons d’action des grues et superficie estimée des zones d’interférence
- Environnement bâti : urbain dense, semi-ouvert ou terrain dégagé
- Composition du parc de grues : propriétaires, louées, marques, ancienneté
- Budget global intégrant achat, installation, formation et maintenance
- Exigences spécifiques du maître d’ouvrage, du coordinateur SPS ou du bureau de contrôle
Cette grille permet d’orienter les premiers échanges avec les fournisseurs et de comparer les propositions commerciales selon des critères objectifs, indépendamment des marques ou des arguments commerciaux.
Conformité réglementaire : ce que la loi impose réellement
Le cadre légal français applicable repose sur plusieurs textes complémentaires. L’article R. 4323-38 du Code du travail impose la mise en place de mesures de prévention dès que les champs d’action de grues à tour se recouvrent, sous la responsabilité de l’employeur. Cette obligation générale de prévention des risques constitue le fondement réglementaire de l’investissement dans un système anti-collision.
Selon l’OPPBTP, en cas d’interférence entre plusieurs grues, un plan de manutention doit définir les moyens à mettre en œuvre pour prévenir les collisions et garantir la sécurité entre corps de métier. Ce plan constitue un document opérationnel précisant les zones de travail, les procédures de coordination et les équipements de sécurité déployés.
La norme européenne EN 14439, commune à tous les pays d’Europe, s’applique aux grues à tour neuves mises sur le marché. Elle encadre leur stabilité face au vent ainsi qu’une série d’accessoires liés au confort et à la sécurité. Bien qu’elle ne concerne pas spécifiquement les systèmes anti-collision entre grues multiples, elle définit un cadre technique pour les équipements de sécurité embarqués.
Les vérifications obligatoires constituent une dimension opérationnelle de la conformité. Une vérification initiale avant mise en service par un organisme agréé atteste de la conformité de l’installation. Des vérifications périodiques, dont la fréquence dépend du type d’équipement et des conditions d’utilisation, garantissent le maintien de cette conformité dans le temps. La traçabilité documentaire de ces contrôles doit être conservée et présentée en cas d’inspection.
En cas de non-conformité, les sanctions peuvent inclure des amendes, des mises en demeure et, en cas d’accident, l’engagement de la responsabilité pénale de l’employeur. Cette dimension juridique renforce la légitimité de l’investissement dans un système adapté et correctement déployé, notamment dans les domaines sensibles comme la sécurité électrique sur chantier.
Les étapes clés pour un déploiement réussi sur site
Le déploiement d’un système anti-collision sur site suit une chronologie opérationnelle rigoureuse pour garantir sécurité et conformité sans générer de retard sur le planning général du chantier.

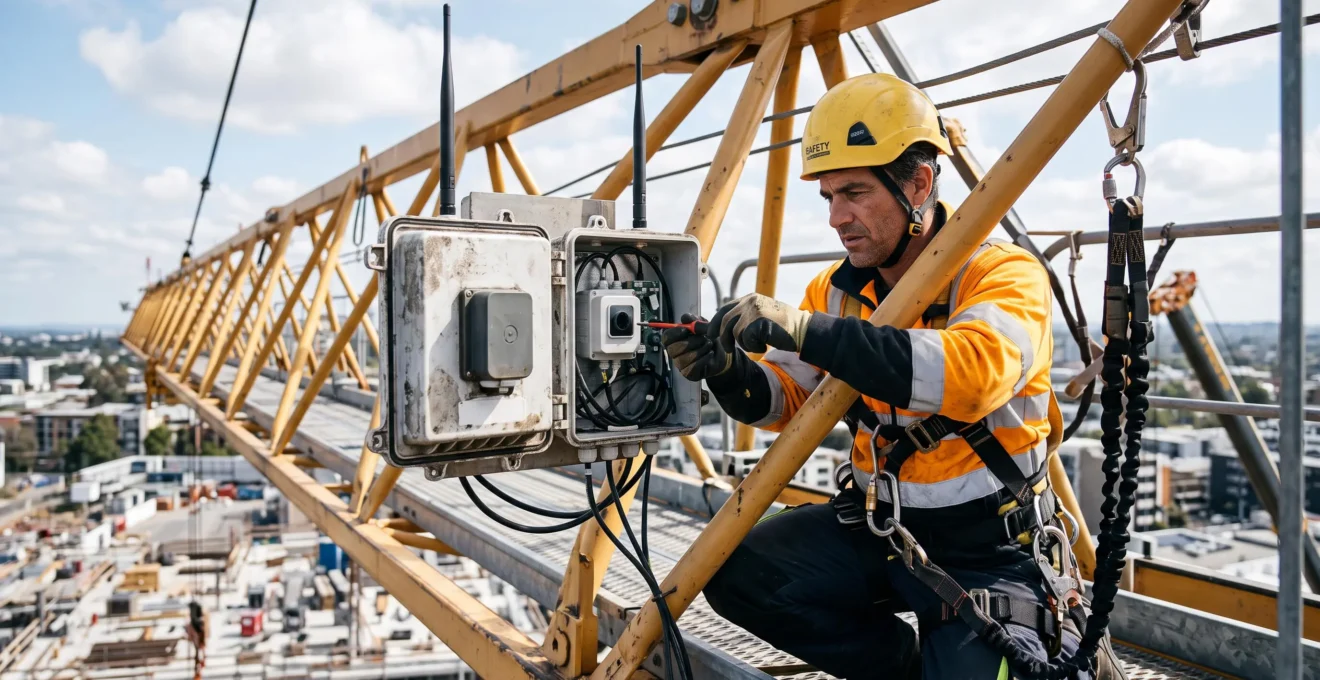

- Installation matérielle des équipementsSelon les systèmes, l’installation peut intervenir avant ou après le montage de la grue. Les solutions modulaires permettent une installation progressive sans bloquer le planning de montage. Les capteurs, antennes et boîtiers électroniques sont fixés sur la structure métallique, avec passage des câblages et raccordement à l’alimentation électrique de la grue.
- Paramétrage des zones de sécurité et des seuils d’alerteCette étape critique conditionne la sécurité réelle du système. Elle nécessite une cartographie précise du chantier, la définition des périmètres de travail de chaque grue, le réglage de la sensibilité de détection et la programmation des seuils d’alerte progressifs. Une erreur de paramétrage génère un faux sentiment de sécurité potentiellement dangereux.
- Tests de fonctionnement à videAvant toute mise en production, des tests à vide valident la détection effective des interférences, le déclenchement des alarmes visuelles et sonores aux postes de commande, et les arrêts automatiques en cas de franchissement des seuils critiques. Ces tests reproduisent les scénarios à risque identifiés lors du paramétrage.

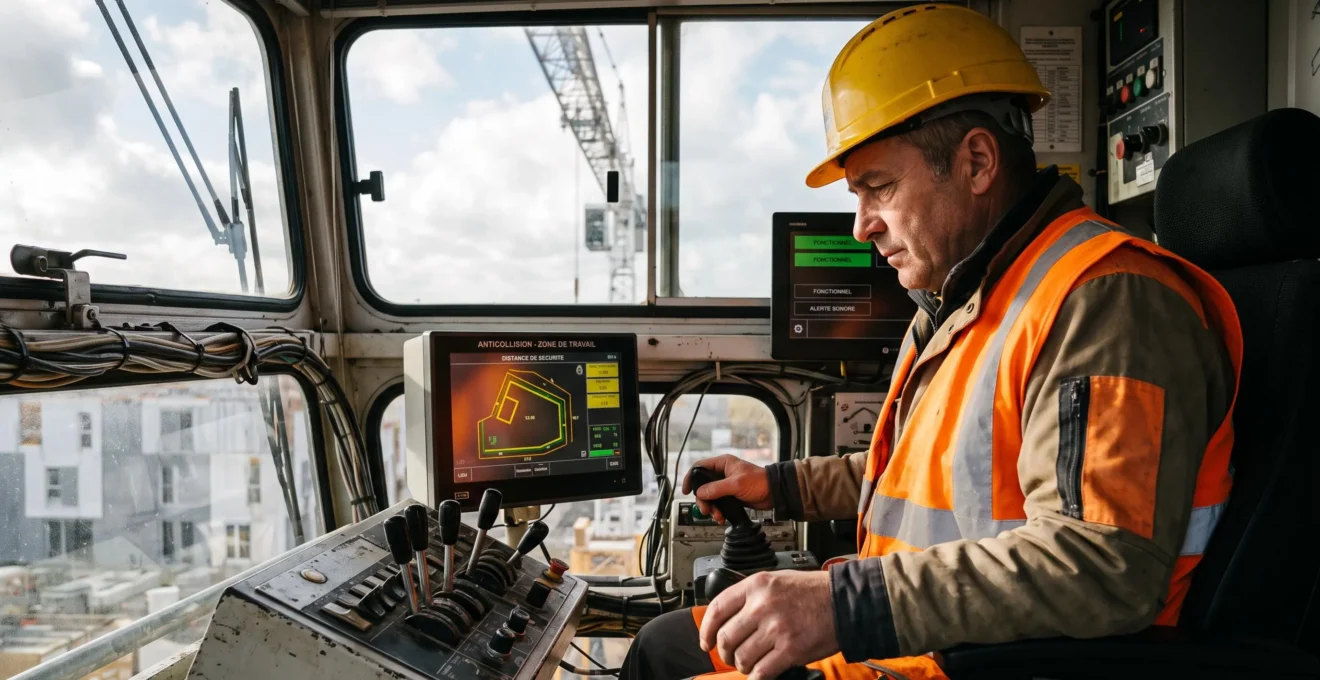

- Formation des grutiers à l’utilisation du systèmeLa dimension humaine conditionne l’efficacité opérationnelle. La formation couvre la prise en main des interfaces, la compréhension des différents types d’alarmes, les réflexes à adopter en cas d’alerte et les procédures dégradées en cas de dysfonctionnement. L’appropriation réelle de l’outil par les opérateurs dépasse la simple démonstration technique.
- Vérification par organisme agréé avant mise en service définitiveL’obligation réglementaire de vérification initiale par un organisme agréé délivre une attestation de conformité indispensable. Ce contrôle valide l’installation, le paramétrage et le fonctionnement du système avant exposition au risque réel.
Attention aux erreurs de paramétrage : Un système anti-collision mal paramétré peut créer un faux sentiment de sécurité plus dangereux que l’absence de système. Confier le paramétrage à un technicien qualifié et valider systématiquement par des tests réels constituent des étapes non négociables.
Anticiper les écueils fréquents permet de sécuriser le planning : retard de livraison des équipements (prévoir une marge), incompatibilité technique non détectée en phase d’étude (vérifier en amont), résistance au changement des opérateurs expérimentés (impliquer les grutiers dès la phase projet). Cette anticipation transforme une contrainte subie en projet maîtrisé.

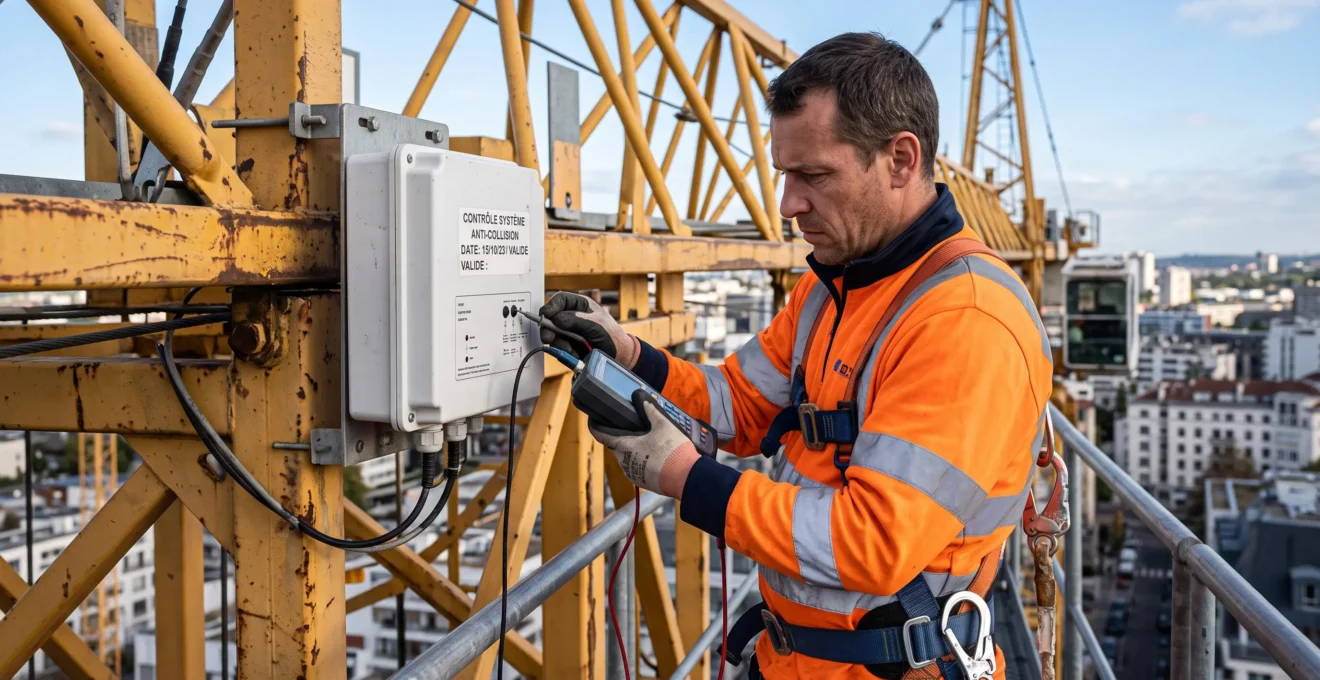

Maintenance et suivi : garantir la fiabilité dans la durée
La fiabilité d’un système anti-collision dans la durée conditionne directement la sécurité réelle du chantier. Un système mal entretenu ou non vérifié génère un faux sentiment de sécurité potentiellement dangereux.
Les vérifications périodiques réglementaires par un organisme habilité garantissent le maintien de la conformité dans le temps. Leur périodicité, leur contenu et la conservation de la traçabilité documentaire constituent des obligations légales dont le non-respect expose à des sanctions en cas d’inspection ou d’accident.
La maintenance préventive va au-delà des obligations strictes. Elle inclut le nettoyage régulier des capteurs exposés aux intempéries et aux poussières de chantier, la vérification des connexions électriques soumises aux vibrations, et des tests réguliers du déclenchement des alarmes. Cette maintenance préventive assure la continuité de la protection.
Les mises à jour logicielles des systèmes numériques embarqués sont fréquemment oubliées après l’installation initiale. Elles corrigent des dysfonctionnements détectés, améliorent la fiabilité de la détection et adaptent le système aux évolutions réglementaires. Leur planification doit figurer dans le suivi du projet.
En cas de panne ou d’alerte anormale, une procédure de diagnostic doit être établie : identification du contact technique à joindre, délai d’intervention garanti contractuellement, solution de repli pendant la réparation. Cette solution de repli peut inclure l’interdiction temporaire des rotations simultanées, le renforcement de la coordination manuelle ou la limitation des zones de travail. Anticiper ces situations dégradées évite les blocages opérationnels.
Planning de maintenance type : Vérification mensuelle du déclenchement des alarmes, contrôle trimestriel de l’état des capteurs et connexions, vérification réglementaire annuelle par organisme agréé, mise à jour logicielle selon préconisations du constructeur. Adapter ce planning selon les recommandations spécifiques du fournisseur et les conditions d’exposition du chantier.
Synthèse : les clés d’un déploiement sécurisé et conforme
Déployer un système anti-collision sur un chantier à grues multiples dépasse la simple acquisition d’équipement sous contrainte réglementaire. Cette démarche structure un projet de sécurité intégré combinant évaluation rigoureuse du besoin, choix technologique éclairé, respect du cadre légal et appropriation par les équipes terrain.
La distinction fondamentale entre système anti-collision actif — détectant automatiquement les interférences et déclenchant un arrêt — et limitation de zone passive — programmant des périmètres sans interaction — conditionne la sécurité réelle. Confondre ces deux approches génère un faux sentiment de protection.
Les critères de choix objectifs permettent de qualifier le besoin de manière autonome : nombre de grues et configuration spatiale, rayons d’action et zones de chevauchement, environnement bâti, compatibilité du parc existant, budget global intégrant installation et maintenance. Cette qualification préalable facilite le dialogue avec les fournisseurs et la comparaison des propositions commerciales.
Le déploiement opérationnel respecte une chronologie rigoureuse : installation matérielle, paramétrage des zones de sécurité, tests à vide, formation des grutiers, vérification par organisme agréé. Anticiper les écueils fréquents — retard livraison, erreur paramétrage, résistance opérateurs — transforme une contrainte en projet maîtrisé.
La fiabilité dans la durée repose sur la maintenance préventive et les vérifications périodiques. Un système mal entretenu compromet la sécurité réelle qu’il est censé garantir. Cette dimension post-installation conditionne le retour sur investissement de la démarche globale.
Comprendre l’ensemble de ces dimensions permet d’aborder sereinement un chantier complexe, en réduisant l’anxiété liée à la responsabilité juridique et morale tout en maintenant productivité et respect des délais. Pour approfondir les responsabilités opérationnelles associées, consultez notre article sur le rôle du conducteur de travaux dans la coordination de ces enjeux de sécurité. Vous pouvez également découvrir des approches complémentaires concernant la gestion des risques de grue sur chantiers à forte contrainte.
